PIN120



Tanabutr PIN120

PIN & Proximity / PINPAD
Single Door Access Controller

Pin120



คุณสมบัติที่สำคัญ

PIN120/120W
• ใช้การกดรหัสเพื่อควบคุมการเข้า-ออกประตู
• รองรับจำนวนผู้ใช้งานได้ 512 คน
• กำหนดรหัสเพื่อใช้งานได้ 4~6 digit
• มี Input และ 3 Outputs อิสระจากกัน รวมทั้ง 2ea of 2 Form-C Relay Outputs
• กำหนดช่วงเวลาการเข้าออกผ่านทางปุ่มกด
• ต่อสัญญาณกระดิ่งได้
• Tamper Switch
• PIN120W: ทนต่อสภาวะการเปลี่ยนแปลงของอากาศ

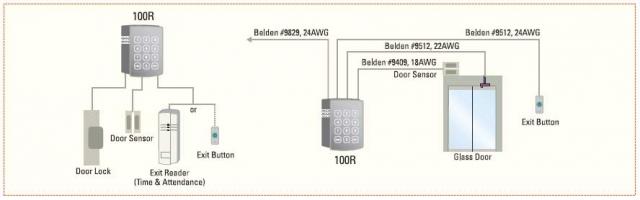

โครงร่างแบบ Standslone
Pin120-standalone


ตารางเปรียบเทียบ

100R มีหัวอ่านบัตรแบบไร้สัมผัสในตัวชนิด 125KHz (4”)
  การเชื่อมต่อแบบ RS232
  บัตรอย่างเดียว / รหัส PIN (4~6 digit) / บัตร + รหัส P/W (4 digit) / บัตร หรือ PIN
PIN120 ใช้รหัส PIN (4~6 digit) อย่างเดียว

รายละเอียด

Model
PIN120
CPU 8bit Microprocessor
หน่วยความจำ Program Memory 8KBtyte ROM
Data Memory 2KByte EEPROM
จำนวนผู้ใช้งาน 512 คน
ระยะการอ่าน Passive Type PIN only
Active Type
เวลาการอ่าน (บัตร)
Power / Current DC 12V / Max.160mA
External Reader Port N/A
การเชื่อมต่อ N/A
Input Port 1ea: Exit Button
Output Port 2ea (2 Form-C Relay Output (COM, NO, NC) / DC12~18V, Rating Max.2A)
1ea (Chime Bell Output / DC5V, Rating Max.500mA)
1ea (TTL Output / DC5V, Rating Max.20mA) N/A
Input Port 2ea
:External LED Control,External Buzzer Control
ปุ่มกด 12 Key Numeric Keypad with Back Lighting (100W / PIN120W : Membrane)
ไฟแสดงสถานะ LED 3 Array LED Indicators (Red, Green and Yellow)
สัญญาณเสียง Piezo Buzzer
อุณหภูมิที่เหมาะกับการใช้งาน -35° to +65°C (-31° to +149°F)
ค่าความชื้นสัมพัทธ์ที่เหมาะกับการใช้งาน 10% to 90% relative humidity non-condensing
สี Dark Peal Gray
วัสดุ Polycarbonate
ขนาด (กว้าง x สูง x หนา) 3.4” x 3.94” x 1.22” (87mm x 100mm x 31mm)
น้ำหนัก 162g (0.36lbs)
มาตรฐานสินค้า UL, CE

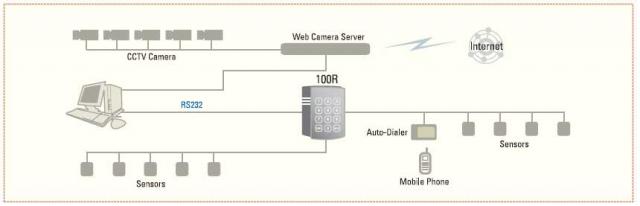

โครงข่ายแบบขยาย
Pin120-Expan
