Icon100SR



2 door controller อ่านบัตร Mifare สำหรับเปิดปิดประตูยี่ห้อ
IDTECK รุ่น ICON100SR

Contactless Smart Card
Intelligent Single Door Access Controller Panel

Icon100SR-pic



คุณสมบัติที่สำคัญ
เครื่องอ่านบัตรสมาร์ทการ์ดเปิดปิดประตู ธนาบุตร รุ่น Icon100SR

• ระบบควบคุมการเปิด-ปิดประตูอัจฉริยะโดยใช้บัตร Smart Card
• สามารถเพิ่มหน่วยความจำได้ถึง 10,000 คน / 7,250 ครั้ง
• ทำงานได้ทั้งแบบ Standalone และ Network การเชื่อมต่อผ่าน RS232 / RS422 / RS485 (สูงสุด 32 เครื่อง),
TCP/IP (ต้องใช้ LAN Converter)
• Independent 5 Inputs and 4 Outputs including 2ea of 2 Form-C Relay Outputs
• มี 2ea of Reader Port ที่รองรับการใช้งานแบบ Anti-passback:
34bit Wiegand, 4 / 8bit Burst for PIN
• ข้อมูล ID รวมทั้งข้อมูลการสแกนและค่าต่างๆี่จะถูกเก็บไว้ในขณะที่ไฟดับ
• สามารถเพิ่มจอ LCD และปุ่มกดได้
• มีฟังก์ชั่น Duress Mode
• แสดงข้อมูลการสแกนจากการใช้ตัว Tamper Switch (ขึ้นอยู่กับโปรแกรมที่ใช้)
• มีไฟแสดงสถานะการเชื่อมต่อ
• อุปกรณ์เพิ่มเติม: จอ LCD, ปุ่มกด (สำหรับการใช้งานแบบ standalone)
•  โปรแกรมที่รองรับ: STARWATCH DUAL PRO I / II
• สามารถใช้ร่วมกับเครื่องรุ่น: SR10/SR10E, SR30, SRK101
FINGER006SR, FGR006SR, FACEO06SR

ตารางเวลา

• Time Code : 10
• Time Interval : 5
• Holiday Code : 10
• Holiday : 32

iCON100SR Package

• iCON100SR Board – 1ea
• Steel Case (Nema Case) – 1ea
• Power Supply (ID40WA) (DC12V) – 1ea
• Back-up Battery (7A) – 1ea
• NFB Switch – 1ea

โครงร่างแบบ Standalone
Icon100SR-standalone

รายละเอียด

Model
iCON100SR
CPU 8bit Microprocessor
หน่วยความจำ Program Memory 64KByte ROM
Data Memory 128KByte SRAM (Battery back up)
จำนวนผู้ใช้งาน  Users and Event Buffers defined available
500 ~ 10,000 User
จำนวนการสแกน 2,500 ~ 7,250 Event Buffers
Power / Current DC 12V / Max.350mA
Reader Port 2ea (34bit Wiegand, 4/8bit Burst for PIN)
การเชื่อมต่อ RS232 / RS422 / RS485 (Max.32ch)
TCP/IP (LAN Converter required)
Baud Rate 9,600bps (default) / 4,800bps, 19,200bps and 38,400bps (selectable)
Input Port 5ea (Exit Button, Door Sensor, Aux#1, Aux#2, Aux#3)
Output Por 2ea (2 FORM-C Relay Output (COM, NO, NC) / DC12V~18V, Rating Max.2A)
2ea (TTL Output / DC5V, Rating Max.20mA)
ไฟแสดงสถานะ LED 5 LED Indicators (Red, Green and Yellow)
สัญญาณเสียง Piezo Buzzer
อุณหภูมิที่เหมาะกับการใช้งาน LCD 0° to +50°C (+32° to +122°F)
Controller 0° to +65°C (+32° to +149°F)
ค่าความชื้นสัมพัทธ์ที่เหมาะกับการใช้งาน 10% to 90% relative humidity non-condensing
ขนาด (กว้าง x สูง x หนา) 5.4” x 5.4” x 0.75” (137mm x 137mm x 18mm)
น้ำหนัก 170g (0.38lbs)
มาตรฐานสินค้า FCC, CE, MIC, RoHS
อุปกรณ์เพิ่มเติม (สำหรับการใช้งานแบบ Standalone)
จอ LCD Character LCD ( 2 Lines x 16 Char) / 2.62” x 0.55” (65.6mm x 13.8mm) Screen
ปุ่มกด 16 Key Numeric Keypad / Membrane

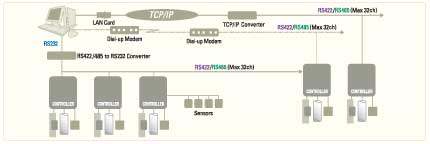

โครงร่างแบบ Network
Icon100SR-network
